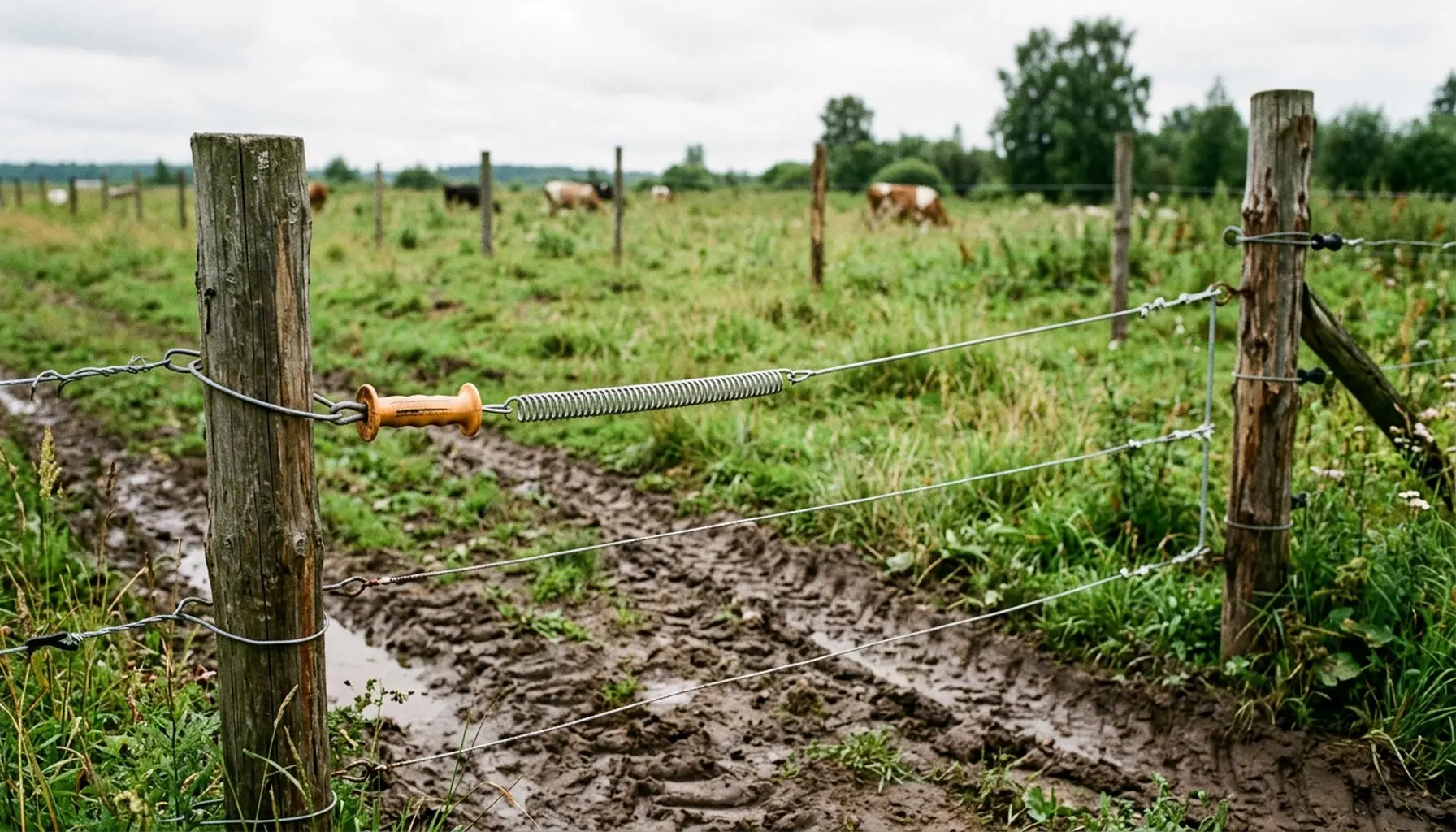

Ворота в электроизгороди: как сделать проход и не потерять напряжение

Ворота электропастуха часто дают больше проблем, чем сама линия изгороди. На прямом участке провод держит 6-8 кВ, а возле прохода после дождя остаётся 2-3 кВ. Скоту этого уже мало: корова пробует ленту мордой, телёнок лезет под нижнюю жилу, коза быстро находит слабое место. Хорошие ворота для пастбища делают не по принципу "как открыть", а по принципу "как не разорвать электрическую цепь".

Ворота электропастуха на пастбище: где ставить проход

Лучшее место для прохода в электроизгороди — сухой, ровный участок с твёрдым подъездом. Не низина, не край канавы и не место, где трактор разворачивается по грязи. Весной в Центральной России и на Северо-Западе вода стоит неделями. Если ручка ворот лежит рядом с мокрой травой, утечка появляется даже при исправном генераторе.

Для КФХ с коровами ворота электропастуха ставят там, где техника уже ходит каждый день: к водопою, сеннику, навесу, месту выдачи комбикорма. Для ЛПХ с козами удобнее делать отдельный узкий проход шириной 1-1,2 м и отдельный проезд для мотоблока или мини-трактора 3-4 м. Один широкий проём для всего быстро превращается в грязную точку, где провод цепляют сапогами, ковшом и тачкой.

Столбы у ворот должны быть жёстче, чем промежуточные. Если по линии стоят пластиковые стойки, у проёма лучше поставить деревянный или металлический столб с хорошим изолятором. На ширине 4 м натяжение пружины уже тянет опору в сторону. Через месяц такой столб уходит на 5-10 см, ручка провисает, а нижняя жила начинает бить по траве.

Ворота электропастуха с ручкой: пружины и изоляторы

Ручка ворот электропастух нужна не для красоты. Она даёт безопасный хват и размыкает линию без удара по руке. Простая петля из провода работает до первого дождя. Потом человек берётся за мокрую жилу, бросает её в траву, а вся секция начинает терять напряжение.

Для прохода людей достаточно ручки, пружины или отрезка электропроводящей верёвки. Для проезда техники удобнее готовые ворота для электроизгороди с растяжением на 3-5 м. Пружина должна уходить в сторону от колеи. Если она висит поперёк проезда низко, её зацепит навеска, прицеп или рулон сена.

Изоляторы берут по типу проводника. Для ленты 20-40 мм нужен плоский зажим, для шнура и верёвки — кольцо или усиленный угловой изолятор. Нельзя наматывать ленту прямо на саморез. Через пару открываний край перетрётся, жилы порвутся, и ворота электропастуха останутся вроде бы закрытыми, но ток дальше не пойдёт.

Удобная схема простая: на одном столбе стоит изолятор с постоянным проводом, на втором — парковочный изолятор для ручки. Когда ворота открыты, ручка не валяется на земле. Она висит в сухом месте и не коротит на траву. Для слабых почв, где столбы шатает ветром, ставят два изолятора на разной высоте и разводят жилы отдельно.

Ворота электропастуха под проездом: подземный кабель

Главная ошибка на широких воротах — пропускать питание только через съёмную ручку. Открыли проезд для трактора, и дальняя часть пастбища обесточилась. Животные это замечают быстро. Особенно козы и молодняк: пока техника заезжает, они идут к слабой стороне.

Правильнее вести подземный высоковольтный кабель под проездом. Он соединяет линию до ворот и после ворот постоянно. Тогда ручка работает только как физическое закрытие прохода, а не как единственный мост питания. Для электропастуха используют кабель с изоляцией под импульсное напряжение, обычный ПВС для удлинителей не подходит.

Кабель кладут в ПНД-трубу или защитную гофру на глубину 30-50 см. Под колеёй трактора лучше 50-70 см, особенно в Башкортостане, Татарстане и других регионах, где весной грунт долго плывёт. На выходах трубу поднимают к столбам и защищают от триммера, грызунов и копыт. Соединения делают над землёй в сухой зоне, чтобы их можно было проверить тестером.

Если проезд нужен для грузовика с сеном, ширину закладывают с запасом: не 3 м, а 4-4,5 м. Зимой и после дождя водитель не идёт идеально по центру. Лишние 50 см дешевле, чем вырванный столб и оборванный кабель.

Ворота электропастуха без утечек: ошибки монтажа

Постоянные утечки почти всегда видны глазами. Нижняя жила касается мокрого пырея. Ручка после открывания лежит на земле. Пружина растянута так, что в закрытом положении провисает дугой. Изолятор треснул, и металл столба стал частью цепи.

Для коров нижний провод обычно держат на 45-60 см, верхний на 90-110 см. Для коз добавляют нижнюю жилу на 25-30 см и среднюю на 55-65 см. Но возле ворот нижний ряд часто делают слишком низко. После дождя трава ложится, грязь налипает, и ворота электропастуха начинают съедать импульс. Лучше поднять провод на 5-10 см и чаще косить полосу под проходом.

Плохой контакт тоже выглядит как утечка. Лента может быть целой снаружи, но тонкие металлические жилы внутри уже переломаны у ручки. На тестере будет не ноль, а слабые 1-2 кВ. Животное получит неприятный, но не обучающий удар. Поэтому участки с частым открыванием лучше делать на шнуре, верёвке или пружине, а широкую ленту оставлять для прямых видимых линий.

Если нужны отдельные крепления, берите изоляторы для электроизгороди под конкретный проводник. Универсальный дешёвый вариант часто держит первый сезон, а на второй начинает люфтить. На воротах нагрузка выше, чем на обычной стойке, поэтому экономия в 100-200 ₽ быстро превращается в потерю напряжения по всей секции.

Ворота электропастуха для техники: схема прохода людей

На одном пастбище лучше разделить две задачи. Люди ходят часто, техника заезжает редко. Для людей ставят короткий проход 1 м с ручкой на уровне груди. Для техники рядом делают широкий проезд с подземным кабелем и отдельной съёмной пружиной. Тогда доярка, пастух или владелец ЛПХ не трогает тяжёлую растяжку каждый раз.

Для коровника в Краснодарском крае схема может быть такой: от генератора идёт основная линия, у ворот кабель уходит под проездом, сверху стоит ручка для закрытия физического прохода. Для козьего двора в Дагестане добавляют вторую ручку ниже, чтобы животные не пролезали под верхней жилой. В Якутии и северных районах нужно смотреть не только на летнюю траву, но и на пучение грунта: кабель в трубе оставляют с небольшим запасом по длине.

Ворота электропастуха для проезда не должны открываться внутрь стада так, чтобы животные толкали их носом. Ручка цепляется снаружи или в нейтральной зоне. Если пастбище делится на загоны, лучше ставить ворота в углу между секциями. Там животные меньше давят на линию, а человеку проще переводить стадо без лишней беготни.

Ворота электропастуха после монтажа: проверка напряжения

Проверку делают не по щелчку и не по искре отвёрткой. Нужен тестер для электроизгороди. Сначала меряют напряжение у генератора, потом на линии до ворот, после ворот и в самой дальней точке загона. Если у генератора 8 кВ, до ворот 7 кВ, а после ворот 3 кВ, проблема в соединении, ручке, кабеле или изоляторе у проёма.

Нормальная рабочая картина для пастбища с коровами — 4,5-7 кВ на удалённой точке. Для коз лучше держать ближе к 6-8 кВ, потому что шерсть и упрямство дают им фору. После дождя падение на 0,5-1 кВ допустимо. Падение вдвое — повод идти к воротам и искать мокрую траву, трещину, слабую скрутку или провод, который касается столба.

Контактные места не стоит скручивать голыми руками из пяти обрезков. Используйте зажимы, клеммы или штатные соединители. Скрутка на воздухе быстро окисляется, особенно возле навозной площадки и в низине. Через сезон такие ворота электропастуха выглядят рабочими, но ток проходит рывками.

Перед выпуском стада проверьте три вещи: ручка не касается земли, подземный кабель питает дальнюю сторону при открытых воротах, напряжение после проёма не ниже рабочего уровня. Затем пройдите вдоль ворот после первого сильного дождя и после первого заезда техники. Именно тогда проявляются слабые столбы, растянутые пружины и места, где трава начала красть импульс.

Практичный монтаж сводится к короткому правилу: проход должен открываться удобно, а электрическая цепь должна оставаться стабильной. Если ворота электропастуха стоят на сухом месте, питаются через защищённый кабель и висят на правильных изоляторах, линия не проседает каждый раз, когда человек идёт на пастбище или трактор везёт сено.
